שנאי חלוקה טבול בשמן מסדרת S13-M
Nov 11, 2025
השאר הודעה
שנאי חלוקה טבול בשמן מסדרת S13-M
ליבת lron:
ליבת הברזל עשויה מפלדת סיליקון קרה-מגולגלת-עם מוליכות מגנטית גבוהה, עם מבנה למינציה משופע של מפרקים. הקטע של איברי הליבה הוא עגול סולם רב-, עם קטע אחיד עם זה של עול.
מִתפַּתֵל:
הסלילה מאמצת צינור שמן גלי עם תהליך לא-טבילה, קשור בסרט מתכווץ; כל הפיתולים הם של סלילים קונצנטריים; ברזים של פיתול HV עם מתח הקשה תואם יועברו למתג הברז, והמתג יותקן על מכסה הקופסה. יש לנתק תחילה את אספקת החשמל בעת שינוי מתח ההקשה.
מיכל שמן:
מיכל שמן שנאי מורכב מקירות גליים עם משטח צבוע אבקה ומחוזק בסרט. סנפיר קירור גלי לא רק בעל פונקציית קירור, אלא יש גם פונקציית נשימה, הגמישות של סנפיר קירור גלי גורמת ל-rt להסתגל לשינוי בנפח השמן עקב שינוי בטמפרטורה. אז לשנאי הסגור הרמטית הזה אין משמר שמן, מה שמפחית שעה וגובה השנאי.
השנאי מאמץ טכנולוגיית הזרקת שמן ואקום במהלך עטיפה המסירה ביסודיות את הלחות מהשנאי, ושומרת על שמן השנאי מליצור קשר עם האוויר. זוהי טכנולוגיה גם למנוע הפחתת ביצועי בידוד או הזדקנות שמן עקב כניסה של חמצן או לחות, היא משפרת את אמינות הפעולה של השנאי.
תכונת שנאי במילוי שמן תלת פאזי
ליבת הברזל עשויה מתבואה קרה-מגולגלת-יריעות פלדה סיליקון מוכוונות עם מוליכות מגנטית גבוהה, עם מבנה למינציה משופע של מפרקים
ה-Wingling מאמץ צינור שמן גלי ללא תהליך טבילה-, כרוך בסרט מתכווץ; כל הפיתולים הם של סלילים קונצנטריים
מיכל שמן שנאי מורכב מקירות גליים עם משטח צבוע באבקה ומחוזק בסרט; לשנאי אטום הרמטית זה אין משמר שמן, אשר מוריד 1 H& גובה של שנאי; השנאי מאמץ שמן ואקום-טכנולוגיית הזרקה במהלך עטיפה המסירה היטב את הלחות מהשנאי, הימנע הפחתת ביצועי בידוד או הזדקנות שמן עקב כניסת החמצן מחדש או השפעת השנאי מחדש.

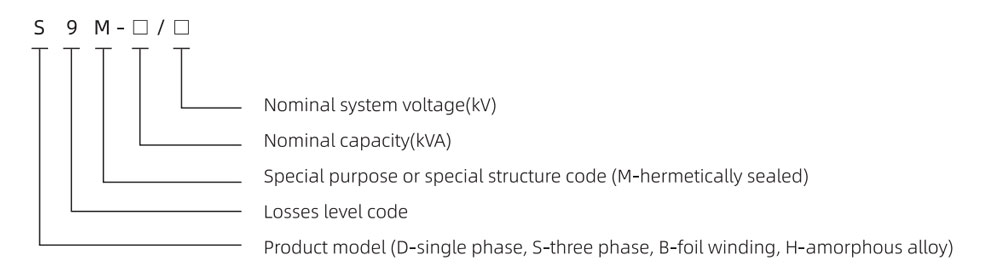

דֶגֶם
פרמטרים טכניים של שנאי מסוג שמן תלת פאזי
| קיבולת מדורגת | שילוב מתח | קבוצת וקטור | ללא -הפסד עומס | אובדן עומס | ללא-טעינה נוכחית | מתח עכבה | גודל חיצוני | משקל כולל | ||
| (kVA) | מתח גבוה (kV) |
טווח הקש | מתח נמוך (kV) |
(W) | (75 מעלות)(W) | (%) | (%) | (L*W*H) | (ק"ג) | |
| 800 | 35 38.5 |
±5% אוֹ ±2*2.5% |
3.15 6.3 10.5 |
Yd11 | 1.23 | 9.90 | 1.0 | 6.5 | 2140*1320*2120 | 3040 |
| 1000 | 1.44 | 12.15 | 1.0 | 2400*1330*2170 | 3410 | |||||
| 1250 | 1.76 | 14.67 | 0.9 | 2470*1350*2190 | 3890 | |||||
| 1600 | 2.12 | 17.55 | 0.8 | 2550*1375*2250 | 4620 | |||||
| 2000 | 2.72 | 19.35 | 0.7 | 2700*1400*2300 | 5345 | |||||
| 2500 | 3.20 | 20.70 | 0.6 | 2520*2300*2365 | 5960 | |||||
יישומי מפתח שנאי שקוע בשמן
חלוקת כוח:הם מהווים מרכיב מרכזי ברשת החשמל, ומפחיתים את מתח ההולכה לשימוש בטוח ויעיל בבתים ובעסקים.
רשתות עירוניות וכפריות:משמש כדי לספק כוח יציב לאזורים שונים, עם כמה דגמים שנועדו להתמודד עם עומסי יתר-לטווח קצר הנפוצים בסביבה כפרית.
מתקנים תעשייתיים:ספק כוח יציב לציוד-בהספק רב במתחמים תעשייתיים ובפעולות כרייה.
מערכות אנרגיה מתחדשת:משמש במערכות כמו חוות סולאריות וחוות רוח לתנאי וחלוקת חשמל לרשת.
יישומי כוח ואלקטרוניקה כלליים:יכול לשמש ליישומי אלקטרוניקה, תאורה ואספקת חשמל שונים.
מדוע הם משמשים ביישומים אלה
- יְעִילוּת:סדרת S13-M נועדה להפחית-אובדן עומס ורעש, מה שהופך אותה לחסכונית יותר באנרגיה.
- עֲמִידוּת:המבנה האטום במלואו מונע כניסת חמצן ולחות לשמן השנאי, מה שמאריך את חיי השמן המבודד והשנאי.
- אֲמִינוּת:הם בנויים לעמוד בכוחות קצרים- ובעלי עיצוב חזק כדי להבטיח פעולה אמינה.
- ביצועים סביבתיים:הם נחשבים למוצר-חוסך באנרגיה וידידותי לסביבה.
פרופיל החברה
ל-GNEE TRANSFORMER כושר ייצור חזק וצוות שיווק יעיל.
מוצרי השנאים שלנו כוללים 500kV, 400kV, 330kV, 220kV, ו-110kV אולטרה-שנאי מתח גבוה, שנאים שונים מסוג -יבשים/שנאים שקועים בשמן/שנאים מסגסוגת אמורפית של 35kV ומטה, שנאי אנרגיה חדשים, ותחנות משנה,
סדרת ייצוא: שנאי- חד פאזי, שנאי תלת-פאזי, שנאי גלילי, שנאי בידוד, שנאי בקרה, וסת מתח ומוצרים אחרים, ומפרטים שונים של שנאים מיוחדים כגון שנאי הארקה, סלילי דיכוי קשת, שנאי ביטקוין, בקתות טרומיות, כורים, שנאים, תנורים חשמליים, שנאים חשמליים, שנאים חשמליים וכו'.
GNEE TRANSFORMER עבר ברציפות את הסמכת מערכת ISO9001, ISO14001, ISO45001, SA8000. במקביל, שנאי חלוקה ברמה של 10kV ו-35KV ותחנות משנה מסוג קופסאות השיגו הסמכה בינלאומית של הנציבות האלקטרוטכנית של IEC, אישור UL בארה"ב, אישור TUV גרמני, אישור CE של האיחוד האירופי, אישור KEMA הולנדית ואישור GOST. מכירות המוצרים שלנו מכסות את השוק העולמי, כולל 72 מדינות ואזורים כמו ארצות הברית, אירופה, קנדה, מקסיקו וכו'.
שנאי תצוגת ציוד סדנה
סוגי שנאים מבית GNEE
שנאי GNEEמפרט הזמנה
|
בעת בחירת מוצרי החברה שלנו, אנא ספק את הנתונים הבאים כדי לשרת אותך טוב יותר. |
||
|
דורש |
||
|
דורש: |
שיטות טלפון: |
פַקס: |
|
מוביל טכני של הפרויקט: |
שיטות טלפון: |
תיבת דואר: |
|
בחירת סוג שנאי |
||
|
□ שנאי יבש {□SC(B) Epoxy resin □SC(B) Non{0}}encapsulated} □American Box(ZGS) {□סוג טרמינל(-Z-) □סוג רשת צלצול(-H-)} □החלפת קופסה אירופית (YBM){□ החלפה יבשה □החלפת שמן} |
□ שמן-שנאי שקוע{□ אטום לחלוטין (-M-) □שמן-כרית נושאת} □ שנאי סגסוגת אמורפית{□ אמורפי יבש □ אמורפי שמן} □ שנאי מיוחד{מיישר, תנור, מכרה וכו'} |
|
בחירת נתונים בסיסית של שנאי
|
ארץ שימוש: |
|
|
מספר שלב: |
□שלושה-שלבים (S קונבנציונליים) □ חד-פאזיים □אחר() |
|
תֶדֶר: |
□50Hz (רגיל) □60Hz □ אחר() |
|
שמן שנאי: |
□#25(רגיל) □#45(טמפרטורה מינימלית מתחת ל-25 מעלות) |
|
קיבולת מדורגת: |
□( )kVA תנאי שימוש □סוג חיצוני □סוג פנימי |
|
גוֹבַה: |
□פחות מ-1000 מ' (רגיל) □1000-2000 מ' □3000 מ'以上 מעל |
|
מתח מדורג (מתח גבוה) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □אחר() |
|
מתח מדורג (לחץ נמוך) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 אחר( ) |
|
קבוצה מחוברת |
□Dyn11(רגיל) □Yyn0 □YNd11 □li0(יחיד-פאזה) □אחר() |
|
עַכָּבָּה(%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □אחר( ) |
|
מצב ויסות מתח |
□וויסות מתח ללא עירור (קונבנציונלי) □ב-וויסות מתח עומס(Z) |
|
טווח ויסות מתח |
□±2*2.5% □±5% □±3*2.5% □אחר() |
בחירת אביזרי שנאי
|
□ מאוורר □בקרת טמפרטורה{□ נפוץ □עם ממשק מחשב 485} □ מארז יבש{□ יריעת פלדה רגילה □סגסוגת אלומיניום » נירוסטה} □רמת הגנה של מארז יבש (□IP20(קונבנציונלי) □IP()} □דרישות גובה המארז היבש{□אין □דרישות[ ]} □ מצב יציאת כבל של המעטפת המשתנה היבשה {□ למעלה-ו-יוצא □ למעלה-ו-למטה □למטה-פנימה/מטה-למטה □למטה-למעלה-בחוץ צד-בחוץ [□שמאל □ ימינה-בחוץ]} |
|
פֶּתֶק: 1. (דרישות שינוי יבש של שנאי 100kVA אינו כולל מאווררים, כגון מאווררים, צריך לטעון 2. (החלפות שמן<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
דרישות מיוחדות אחרות (חיובים נוספים חלים למטה)
|
שנאי יבש |
□מעטפת וצלחת תחתונה{□רגיל □אטום לחלוטין} □מתג נסיעה □מגנטית □שנאי רצף אפס □פס נחושת לארון המתח הנמוך □רשת מגן □תאורה □100kVA או פחות מאוורר □בולם זעזועים |
|
שנאי טבול-בשמן |
□ שמן מס' 45 לאזורים שאינם-בטמפרטורה נמוכה □400kVA ומטה שקע מתח נמוך OABC פאזה עם מסופי חיווט □630kVA ומטה דורש בקרת טמפרטורה □800kVA או מתחת לשקע מתח נמוך שלב 0 דורש מסופי חיווט □630kVA ומטה חייבים להיות מצוידים בממסר גז |
