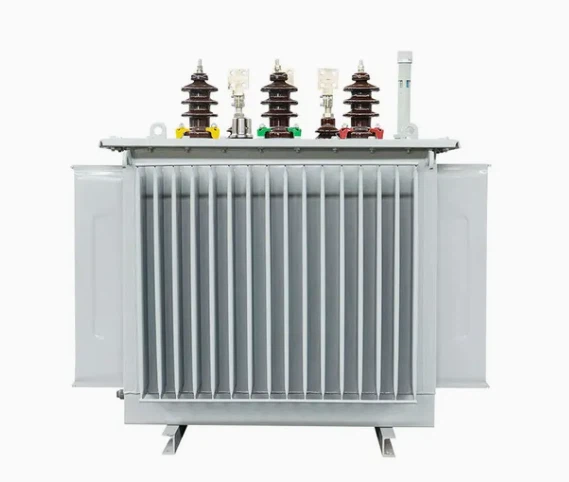

S11 20kv 315kVA שמן-שנאי טבול
Nov 03, 2025
השאר הודעה
שנאי שקוע בשמן, ציוד תהליכי מעולה, בחירת חומרים משוכללת וייצור יעיל הופכים את השנאי לנפח קטן, קל משקל, הפסד נמוך, פריקה חלקית נמוכה, מאפייני רעש נמוכים. המוצר יציב, אמין, חסכוני, הגנה על הסביבה. ניתן ליישם אותו במקומות רבים כגון תחנות כוח, מפעלי שנאים ותחנות כרייה תעשייתיות, ותחנות פטרוכימיות גדולות.
תנאי שימוש
1. טמפרטורת סביבה מקסימלית: +40 ºC
2. טמפרטורת סביבה מינימלית: -25 ºC
גוֹבַה:<1000m3
א. לחות יחסית חודשית ממוצעת מקסימלית: 90% (20 מעלות צלזיוס) 5. מיקום התקנה: מותקן במקום ללא אש, סכנת פיצוץ, זיהום חמור, קורוזיה כימית ורעידות קשות, בפנים או בחוץ.
| תקני פרמטר-שמן טבול S11-30-2500/20-0.4KV | |||||
| דגם שנאי | קיבולת מדורגת (kVA) | ללא-הפסד עומס (W) | אובדן עומס (W) | זרם עומס ללא-(%) | עכבה (%) |
| S11-50/20 | 50 | 130 | 960 | 2.0 | 5.5 |
| S11-100/20 | 100 | 200 | 1650 | 1.6 | |
| S11-125/20 | 125 | 240 | 1980 | 1.5 | |
| S11-160/20 | 160 | 290 | 2420 | 1.4 | |
| S11-200/20 | 200 | 330 | 2860 | 1.3 | |
| S11-250/20 | 250 | 400 | 3350 | 1.2 | |
| S11-315/20 | 315 | 480 | 4010 | 1.1 | |
| S11-400/20 | 400 | 570 | 4730 | 1 | |
| S11-1500/20 | 500 | 680 | 5660 | 1 | |
| S11-6300/20 | 630 | 810 | 6820 | 0.9 | 6 |
| S11-800/20 | 800 | 980 | 8250 | 0.8 | |
| S11-1000/20 | 1000 | 1150 | 11330 | 0.7 | |
| S11-1250/20 | 1250 | 1350 | 13200 | 0.7 | |
| S11-1600/20 | 1600 | 1630 | 15950 | 0.6 | |
| S11-2000/20 | 2000 | 1950 | 19140 | 0.6 | |
| S11-2500/20 | 2500 | 2340 | 22220 | 0.5 | |
| הערה: בהתאם לדרישות, עבור שנאי מחליף ברזים-על עומס, צד המתח הגבוה יכול לספק טווח ויסות מתח של ±5% או ±2×2.5%. | |||||
אריזה ומשלוח
כדי להבטיח טוב יותר את בטיחות הסחורה שלך, יינתנו שירותי אריזה מקצועיים, ידידותיים לסביבה, נוחים ויעילים.
פרופיל החברה
ל-GNEE TRANSFORMER כושר ייצור חזק וצוות שיווק יעיל.
מוצרי השנאים שלנו כוללים 500kV, 400kV, 330kV, 220kV, ו-110kV אולטרה-שנאים במתח גבוה, שנאים שונים מסוג -יבשים/שנאים שקועים בשמן/שנאים מסגסוגת אמורפית של 35kV ומטה, שנאי אנרגיה חדשים, ותחנות משנה,
סדרת ייצוא: שנאי-חד פאזי, שנאי תלת-פאזי, שנאי גלילי, שנאי בידוד, שנאי בקרה, ווסת מתח ומוצרים אחרים, ומפרטים שונים של שנאים מיוחדים כגון שנאי הארקה, סלילי דיכוי קשת, שנאי ביטקוין, בקתות טרומיות, כורים, שנאים, תנורים חשמליים, שנאים חשמליים, שנאים חשמליים וכו'.
GNEE TRANSFORMER עבר ברציפות את הסמכת מערכת ISO9001, ISO14001, ISO45001, SA8000. במקביל, שנאי הפצה ברמת 10kV ו-35KV ותחנות משנה מסוג קופסאות השיגו הסמכה בינלאומית של הנציבות האלקטרוטכנית של IEC, אישור UL בארה"ב, אישור TUV גרמני, אישור CE של האיחוד האירופי, אישור KEMA הולנדית ואישור GOST. מכירות המוצרים שלנו מכסות את השוק העולמי, כולל 72 מדינות ואזורים כמו ארצות הברית, אירופה, קנדה, מקסיקו וכו'.
שנאי תצוגת ציוד סדנה
סוגי שנאים מבית GNEE
שנאי GNEEמפרט הזמנה
|
בעת בחירת מוצרי החברה שלנו, אנא ספק את הנתונים הבאים כדי לשרת אותך טוב יותר. |
||
|
דורש |
||
|
דורש: |
שיטות טלפון: |
פַקס: |
|
מוביל טכני של הפרויקט: |
שיטות טלפון: |
תיבת דואר: |
|
בחירת סוג שנאי |
||
|
□ שנאי יבש {□SC(B) Epoxy resin □SC(B) Non{0}}encapsulated} □American Box(ZGS) {□סוג טרמינל(-Z-) □סוג רשת צלצול(-H-)} □החלפת קופסה אירופית (YBM){□ החלפה יבשה □החלפת שמן} |
□ שמן-שנאי שקוע{□ אטום לחלוטין (-M-) □שמן-כרית נושאת} □ שנאי סגסוגת אמורפית{□ אמורפי יבש □ אמורפי שמן} □ שנאי מיוחד{מיישר, תנור, מכרה וכו'} |
|
בחירת נתונים בסיסית של שנאי
|
ארץ שימוש: |
|
|
מספר שלב: |
□שלושה-שלבים (S קונבנציונליים) □ חד-פאזיים □אחר() |
|
תֶדֶר: |
□50Hz (רגיל) □60Hz □ אחר() |
|
שמן שנאי: |
□#25(רגיל) □#45(טמפרטורה מינימלית מתחת ל-25 מעלות) |
|
קיבולת מדורגת: |
□( )kVA תנאי שימוש □סוג חיצוני □סוג פנימי |
|
גוֹבַה: |
□פחות מ-1000 מ' (רגיל) □1000-2000 מ' □3000 מ'以上 מעל |
|
מתח מדורג (מתח גבוה) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □אחר() |
|
מתח מדורג (לחץ נמוך) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 אחר( ) |
|
קבוצה מחוברת |
□Dyn11(רגיל) □Yyn0 □YNd11 □li0(יחיד-פאזה) □אחר() |
|
עַכָּבָּה(%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □אחר( ) |
|
מצב ויסות מתח |
□וויסות מתח ללא עירור (קונבנציונלי) □ב-וויסות מתח עומס(Z) |
|
טווח ויסות מתח |
□±2*2.5% □±5% □±3*2.5% □אחר() |
בחירת אביזרי שנאי
|
□ מאוורר □בקרת טמפרטורה{□ נפוץ □עם ממשק מחשב 485} □מארז יבש{□ יריעת פלדה רגילה □סגסוגת אלומיניום » נירוסטה} □רמת הגנה של מארז יבש (□IP20(קונבנציונלי) □IP()} □דרישות גובה המארז היבש{□אין □דרישות[ ]} □ מצב יציאת כבל של המעטפת המשתנה היבשה {□ למעלה-ו-יוצא □ למעלה-ו-למטה □למטה-פנימה/מטה-למטה □למטה-למעלה-בחוץ צד-בחוץ [□שמאל □ ימינה-בחוץ]} |
|
פֶּתֶק: 1. (דרישות שינוי יבש של שנאי 100kVA אינו כולל מאווררים, כגון מאווררים, צריך לטעון 2. (החלפות שמן<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
דרישות מיוחדות אחרות (חיובים נוספים חלים למטה)
|
שנאי יבש |
□מעטפת וצלחת תחתונה{□רגיל □אטום לחלוטין} □מתג נסיעה □מגנטית □שנאי רצף אפס □פס נחושת לארון המתח הנמוך □רשת מגן □תאורה □100kVA או פחות מאוורר □בולם זעזועים |
|
שנאי טבול-בשמן |
□ שמן מס' 45 לאזורים שאינם-בטמפרטורה נמוכה □400kVA ומטה שקע מתח נמוך OABC פאזה עם מסופי חיווט □630kVA ומטה דורש בקרת טמפרטורה □800kVA או מתחת לשקע מתח נמוך שלב 0 דורש מסופי חיווט □630kVA ומטה חייבים להיות מצוידים בממסר גז |
